Dahua, a hálózati kapcsolók (switchek) széles választékával teszi lehetővé a stabil hálózatok kialakítását. Fontos megjegyezni, hogy a DAHUA PoE swichek kifejezetten az IP eszközök adatfolyamának továbbításához lettek kifejlesztve. Ezért a Dahua Ip kamera + Dahua PoE switch a legjobb párosítás. Ebben a Szakiban egy üzleti használatra tervezett és a a dsbolt kínálatában levő típust és annak szolgáltatásait mutatom be.

CS4218-16ET-240

2 db Gigabit Combo port

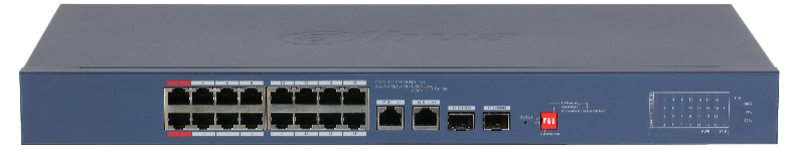

A CS4218-16ET-240 egy professzionális, 18 portos PoE (Powerover Ethernet) switch, amelyet elsősorban közepes méretű IP-kamera rendszerekhez terveztek. A "42"-es sorozat már L2 (Layer 2) menedzselhető funkciókat, fejlettebb intelligens felügyeletet kínál.

A technikai jellemzői:

1. Portkiosztás és sebesség

16 db 10/100 Mbps RJ45 port: Ezek a portok, amelyek a végpontokat szolgálják ki.
: Ezek az uplink portok. A "Combo" azt jelenti, hogy vagy a hagyományos RJ45 (réz) csatlakozót használjuk, vagy egy SFP (optikai) modult illesztünk bele a nagyobb távolságú, zavarmentes adatátvitelhez.

2. PoE teljesítmény (Power over Ethernet)

Teljes keret: 240 Watt. Ez az érték, ami lehetővé teszi, hogy szinte minden porton nagy fogyasztású (pl. fűthető vagy PTZ forgatható) kamerákat üzemeltess.

Szabványok: Támogatja az IEEE 802.3af (15.4W) és 802.3at (30W) szabványokat.

3. Kiemelt funkciók

Watchdog funkció: Automatikusan érzékeli, ha egy lefagyott IP-kamera nem válaszol, és a PoE tápellátás rövid megszakításával (újraindítással) megpróbálja helyreállítani azt.
Extend mód (250m): Egy kapcsoló segítségével a jelátviteli távolság 100 méterről 250 méterre növelhető (ebben az esetben a sebesség 10 Mbps-ra korlátozódik az érintett portokon).

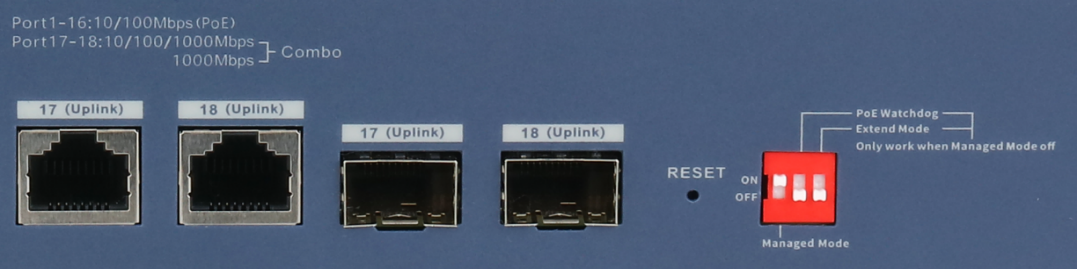

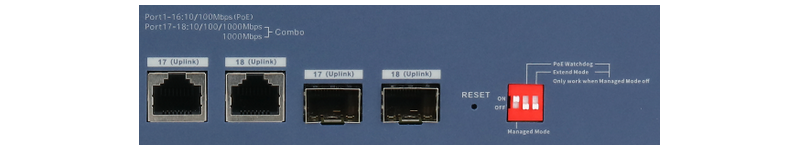

DIP kapcsoló:

Menedzselhető KI-BE kapcsolása
PoE watchdog BE-KI kapcsolása
Extend mód BE-KI kapcsolása

Fontos!! A 2-3 kapcsoló csak az 1-es OFF állásában működik!!

VLAN támogatás: Lehetővé teszi a portok izolációját, ami növeli a hálózat biztonságát és csökkenti a felesleges adatforgalmat (broadcast storm).

A VLAN, 802.1Q VLAN (Virtual Local Area Network) egy olyan technológia, amely lehetővé teszi, hogy egy fizikai hálózatot több, egymástól logikailag elkülönített részre (virtuális hálózatra) osszunk fel. Így egy hálózaton belül használhatunk IP kamerákat, számítógépeket, IPTV-t, stb. Ahhoz, hogy ez a megoldás működjön, természetesen szükséges egy router is, ami kezeli a VLAN-t.

Nézzük, hogyan működik:

Tehát a kamerák a 10-es, a számítógépek a 20-as tartományban vannak. A switch 1-8 portjain beállítottuk a VLAN10-et, a 9-16 portokon pedig a VLAN20-at. Ahhoz, hogy a 17-es, UPLINK porton mindkét VLAN ki tudon menni, a porton be kell állítani a TRUNK módot a VLAN10-el és a VLAN20-al.

Következik a router, ami pl az 1-es tartományban van (192.168.1.1). Hozzuk létre a VLAN10-et és a VLAN20-at, majd a LAN (a képen az 5-ös) portot állítsuk TRUNK-be a VLAN10-el és a VLAN20-al. Az IP címzés menüben állítsuk be a VLAN10: 192.168.10.1 és a VLAN20: 192.168.20.1 mint átjáró címeket.

Ezzel kész is vagyunk, a két tartomány eszközei, egymás zavarása nélkül a routeren el tudják érni az internetet.

A beállításról készült videó a képre kattintva indul.
