A Dahua otthoni és irodai használatra tervezett eszközei a dsbolt kínálatában:
|
Modell
|
Portok száma
|
Sebesség
|
PoE támogatás
|
Kialakítás / Ház
|
|
PFS3005-5GT-L-V2
|
5 × RJ45
|
Gigabit
|
Nincs
|
Desktop / Műanyag
|
|
PFS3008-8GT-L-V2
|
8 × RJ45
|
Gigabit
|
Nincs
|
Desktop / Műanyag
|
|
SF1005L-EUR
|
5 × RJ45
|
Fast Ethernet (100)
|
Nincs
|
Desktop / Műanyag
|
|

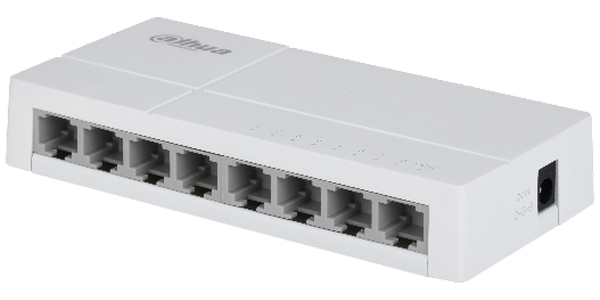

SF1008L
|
8 × RJ45
|
Fast Ethernet (100)
|
Nincs
|
Desktop / Műanyag
|
|
SF1016
|
16 × RJ45
|
Fast Ethernet (100)
|
Nincs
|
Rack (19") / Fém
|
|
S3016-16GT
|
16 × RJ45
|
Gigabit
|
Nincs
|
Rack (19") / Fém
|
|
S3024-24GT
|
24 × RJ45
|
Gigabit
|
Nincs
|
Rack (19") / Fém
|
|
SF1008LP
|
8 × RJ45
|
Fast Ethernet (100)
|
Van (60W össz.)
|
Desktop / Fém
|
|
SF1010LP
|
10 × RJ45
|
Fast Ethernet (100)
|
Van (65W össz.)
|
Desktop / Fém
|
|
SG1005LP
|
5 × RJ45
|
Gigabit
|
Van (36W össz.)
|
Desktop / Fém
|
|
SG1006P
|
6 × RJ45
|
Gigabit
|
Van (60W össz.)
|
Desktop / Fém
|
A modellek közötti különbségek:
1. Az új "P" és "LP" modellek (PoE képesek)
A következő modellek, SF1008LP, SF1010LP, SG1005LP, SG1006P képesek arra, hogy az adat mellett áramot is küldjenek az IP kameráknak (Power over Ethernet).
- SF vs SG: Az SF itt is 100 Mbps (Fast Ethernet), az SG viszont már Gigabit sebességű.

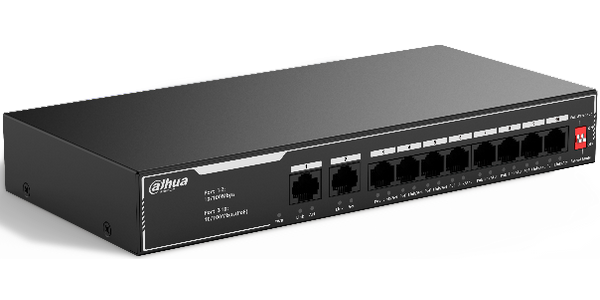

- Portok: Az SF1010LP például 8 PoE porttal és 2 "Uplink" (továbbmenő) porttal rendelkezik, így a router vagy másik switch felé egyszerűbb a csatlakozás.
2. Sebesség (L vs GT)
- Sebesség: Ha NAS és/vagy NVR (hálózati rögzítő) lesz a rendszerben, az SG vagy GT jelzésű (Gigabit) modelleket célszerű választani. Ha csak, max. 2-4 MP-es kamerák mennek rá, a sima SF (100 Mbps) is bőven elég.
3. Méret és elhelyezés
- A PFS30xx és a PoE (P/LP) modellek asztali méretűek, de falra is akaszthatóak.
- Az S3016, S3024 és az SF1016 kimondottan rack szekrénybe valók, sok eszközt kiszolgáló központi elosztónak.
Nézzük a PoE switchek teljesítmény adatait:
|
Modell
|
Max. teljesítmény
|
Max. teljesítmény/port
|
Szabvány
|
Megjegyzés
|
|
SF1008LP
|
60W
|
30W (Port 1-8)
|
af / at
|
Összesen 8 PoE port.
|
|
SF1010LP
|
65W
|
30W (Port 1-8)
|
af / at
|
8 PoE + 2 Uplink port.
|
|
SG1005LP
|
36W
|
30W (Port 1-4)
|
af / at
|
4 PoE + 1 Uplink port.
|
|
SG1006P
|
60W
|
30W (Port 1-4)
|
af / at
|
4 PoE + 2 Uplink port.
|
Fontos technikai részletek a használathoz
1. A 30W-os korlát (PoE+)
Bár a táblázatban 30W szerepel portonként, ez a maximum, amit egyetlen csatlakozó ki tud adni (PoE+ szabvány szerint). Ez bőven elég dóm vagy csőkameráknak, de egy fűtéssel és motoros mozgatással rendelkező nagy PTZ kamerának már kevés lehet.
2. A Maximum teljesítmény korlátja
Ez a legfontosabb korlát. Vegyük az SF1008LP-t:
- Van 8 darab PoE portja.
- Az Max. teljesítménye 60W.
- Ha van 8 darab kamera, amelyek egyenként 10W-ot fogyasztanak (80W összesen), a switch nem fogja bírni, és lekapcsolja az utolsó portokat.
- Matek: 60W/8 port = 7,5W átlagosan portonként, ha minden port használatban van. Tervezéskor erre figyelni kell, mindig a maximum fogyasztással és 5-10% ráhagyással kell számolni.
3. Távolság és feszültségesés
A Dahua switchek többsége támogatja az "Extend Mode"-ot
- Normál mód: Max. 100 méter (Cat-5e) kábelhossz, 100 Mbps vagy 1000 Mbps sebesség.
- Extend mód: Max. 250 méter (Cat-5e) kábelhossz, de a sebesség lecsökken 10 Mbps-ra. Ez kamerákhoz még elég, de a tápellátás stabilitása ilyenkor kulcsfontosságú.
Mire elég ez a gyakorlatban?
- IPC-HFW2449TL-S-PRO: (Min-Max Poe) 1.7W-6.3W
- Pl. IPC-HFW2449S-S-IL (Min-Max Poe) 2.5W-5.2W
- Pl. IPC-PT1439H-PV (Min-Max Poe) 4W-12W
- SD2C400NA-B-PV-PRO: (Min-Max Poe) 3.6W-9.5W
- SD5A425MA-HNR: (Min-Max Poe) 11W-22W
